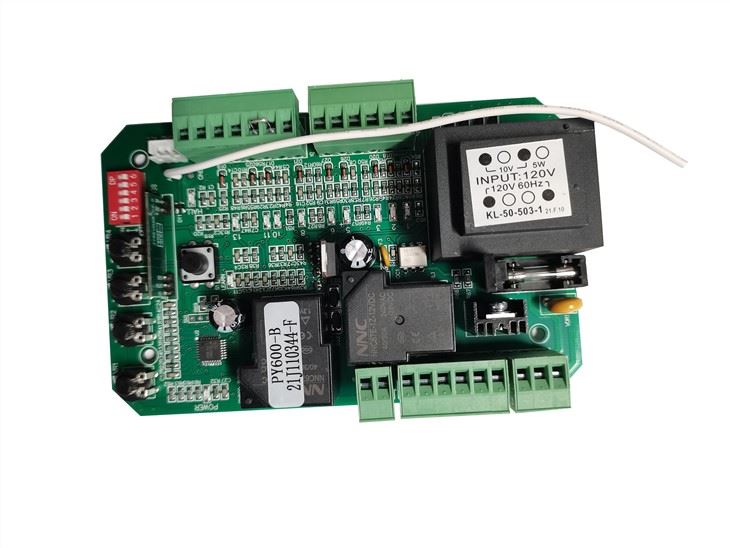

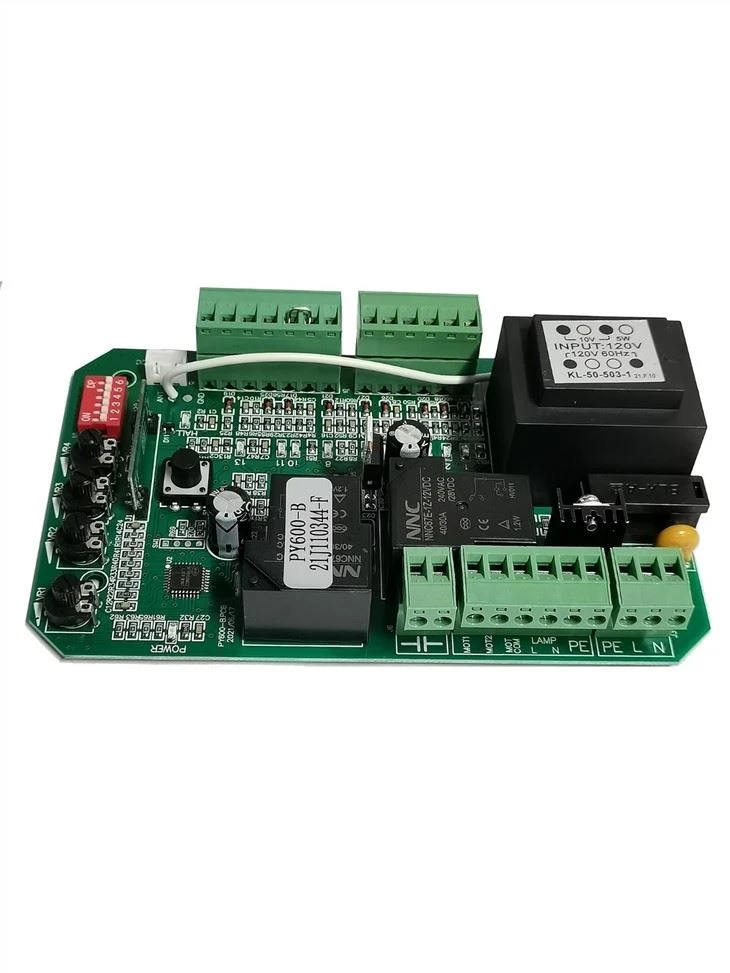

PY600-B Intelligente besturingskaart
1.110V/220 AC2.PCB KAARTMATERIAAL -- FR-4.COMPATIBILITEIT--De besturingskaart is alleen compatibel met onze afstandsbediening. U kunt het ons vragen voordat u een bestelling plaatst.3.AUTOMATISCHE INSTELLING VAN DE SLUITTIJD--12s, 24s, 36s.4.AFSTANDSBEDIENING--Voor dit bedieningspaneel kunt u 40 stuks afstandsbedieningen toevoegen.(indien je hebt de afstandsbediening nodig, je kunt deze in onze winkel kiezen.) 5. EENVOUDIG TE INSTALLEREN EN IN TE STELLEN--Je kunt het eenvoudig zelf installeren en instellen volgens de instructies.
Werkzaamheden aan de 110V/220V AC mogen alleen worden uitgevoerd door een bevoegde elektricien.Zorg ervoor dat de stroom is uitgeschakeld voordat er wijzigingen worden aangebracht.
Terminal-instructiesAlle onderstaande wijzigingen aan deze instellingen moeten worden uitgevoerd door een bevoegde elektricien.
J2-aansluiting (zoals in afbeelding 15):
Terminal 6:Voetgangersschakelaar met externe drukknop
Terminal 5:Externe Open/Stop/Close/Stop Lusbesturing PushKnop (herhaaldelijk openen/stoppen/sluiten)
Terminal 4:Gemeenschappelijke terminal voor alle externe bedieningsknoppenKnop
Terminal 3:Externe stopdrukknopschakelaar.
Terminal 2:Externe open drukknopschakelaar.
Terminal 1:Externe sluitdrukknopschakelaar.
J5-aansluiting:Eindschakelaar en accessoiresExtra accessoires worden apart verkocht
Terminal 13:Eindschakelaar openen
Terminal 12:Eindschakelaar gemeenschappelijke terminal
Terminal 11:Eindschakelaar sluiten
Terminal 10:Lusdetectorconnector (vooraf bedraad door de fabriek)
Terminal 9:Aarde/Aarde (GND)
Terminal 8:Fotocelingang (NC). Als er geen fotocel is gemonteerd, gebruikeneen jumper tussen klem 8 en 9.
Terminal 7:Voeding voor accessoires (plus 15V)Opmerking: indien nodig om de bewegingsrichting te veranderen, hebben de draden van 11 en 13 op J5 Terminalmet elkaar worden uitgewisseld.
Controleer de deur
Nadat de deur is geïnstalleerd, past u de torsieveer aan, opent of sluit de deur handmatig, die flexibel moet zijn en zonder stagnatie moet lopen, let op de draairichting van de kabelschijf die consistent moet zijn met de richting van openen en sluiten van industriële deuraandrijving .
